Minibox

Die Minibox (Leichtverbau) ist das ideale Schalungssystem zum Abstützen von Grabenwänden bei kleinen und mittleren Kanal- und Leitungsbaumaßnahmen im innerstädtischen Bereich.
So wird die Arbeitssicherheit der Personen gewährleistet, die im Schutz der Minibox Leitungen verlegen oder andere Arbeiten im Erdreich durchführen müssen.
Diese Verbaubox ist besonders klein und leicht und lässt sich selbst mit einem Mini- oder kleinen Radbagger einsetzen, weswegen sie auch gerne als Leichtverbau bezeichnet wird.

Haupteinsatzgebiete sind die Verlegung und Sanierung von Versorgungsleitungen, wie beispielsweise Gas, Strom oder Wasser. Und wenn Hausanschlüsse angebunden werden müssen, ermöglicht das einfache Handling platzsparenden Erdaushub, ohne große Beschädigungen der umliegenden Vorgärten oder Einfahrten.

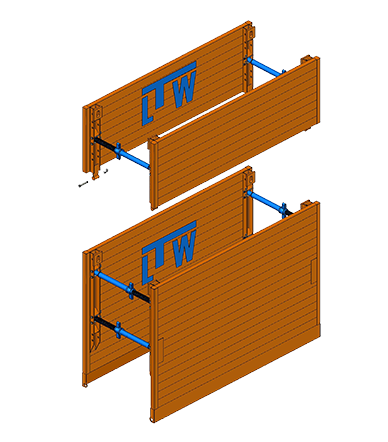

Durch Kombination einer Grundbox mit einer Aufsatzbox, kann dieser Verbau bis zu einer Einbautiefe von 3,00m im Einstellverfahren eingesetzt werden. Dafür wird der Graben auf volle Tiefe ausgehoben und anschließend die komplett montierte Minibox in den Leitungsgraben eingestellt. Die Voraussetzungen für das Einstellverfahren sind vorübergehend standfeste Böden und der Graben muss sich außerhalb des Einflussbereiches von gefährdeten baulichen Anlagen und Leitungen befinden. Setzungen im Erdreich können hingenommen werden.
Miniboxlängen von 1,50 – 3,50m decken ein breites Spektrum an Einsatzbedingungen ab und bieten dem Anwender ein hohes Maß an Flexibilität. Je nach Höhe der Minibox, beträgt die Rohrdurchlasshöhe bis ~1,00m.
Minibox Streben Typ A bis E lassen sich auf Grabenbreiten von 0,65 – 2,73m stufenlos einstellen und können den Erfordernissen auf der Baustelle entsprechend gewählt werden.
Und was passiert, wenn zwischendurch ein Schachtbauwerk vorgesehen wird und an dieser Stelle der Graben breiter werden muss?
Kein Problem, hierfür gibt es unsere Mini-Schachtbox.

Leichtverbau, Kabelverlegung
  • empfohlene Einbautiefe bis:
    ~3,00 m
  • Grabenbreite:
    0,65 - 2,73 m
  • Rohrdurchlasshöhe bis:
    ~1,00 m
